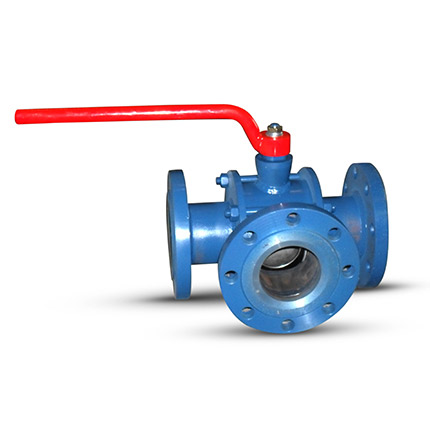

Краны шаровые трехходовые

Трехходовые распределительные краны различаются схемами рабочих положений:

Схема 1 — 3 рабочих положения. Переключение между положениями осуществляется поворотом ручки на 90º, т.о. полный угол поворота шпинделя между крайними положениями составляет 180º.

Схема 1А — 2 рабочих положения. Аналогична схеме 1, применима для кранов под привод, т.к. полный угол поворота 90º, а также для процессов где при переключении не допускается закрытие подающего трубопровода.

Схема 2 — 3 рабочих положения. Полный угол поворота 180º. Каждое из рабочих положений обеспечивает сообщение двух из трех патрубков

Схема 3 — 2 рабочих положения. Полный угол поворота. Аналогична схеме 1А и отличается от нее только расположением центрального патрубка (сбоку).

Схема 4 — 3 рабочих положения. Полный угол поворота 180º. Центральный патрубок сбоку.

Краны могут быть с любым присоединением к трубопроводу (фланцевые, приварные, муфтовые, штуцерно-ниппельные и др.)

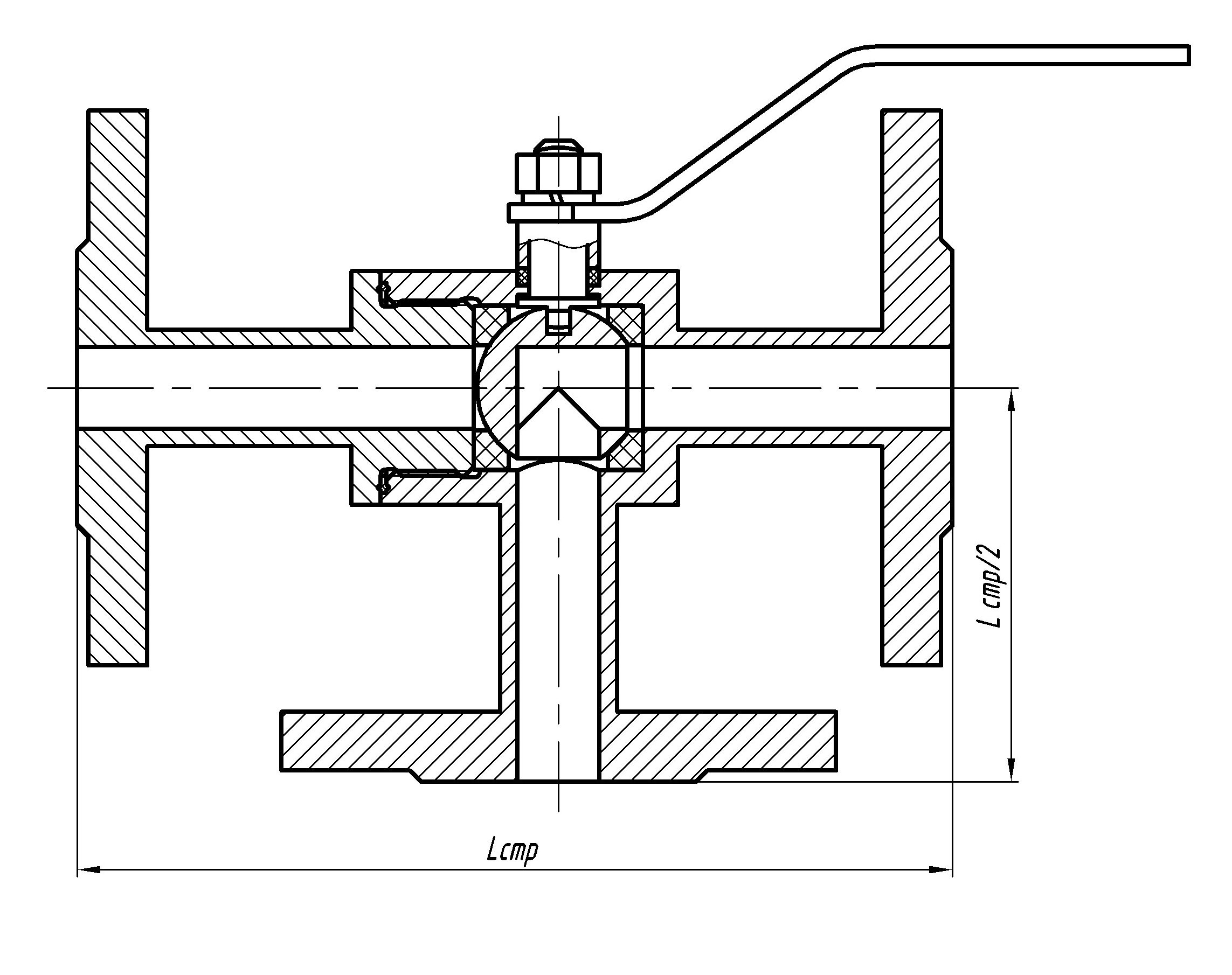

Размеры кранов такие же как и у соответствующих проходных кранов, а длина от оси крана до торца центрального патрубка составляет половину строительной длины проходного крана.

Как правило трехходовые краны по сравнению с проходными имеют зауженный проход, поэтому при применении их на технологических линиях, где не допускается сужение применяются краны следующего прохода, но с необходимым присоединением. Т. е. если необходим кран Ду-50 и не допускается заужение, то устанавливается кран Ду-65 у которого присоединение Ду-50.
